[SOLO]

Цитата (Kraft) »

Сам он без экрана, так понял ?

Да, своего у него нет. Зато размер как у пачки сигарет и цена смешная.

[Злой Геймер]

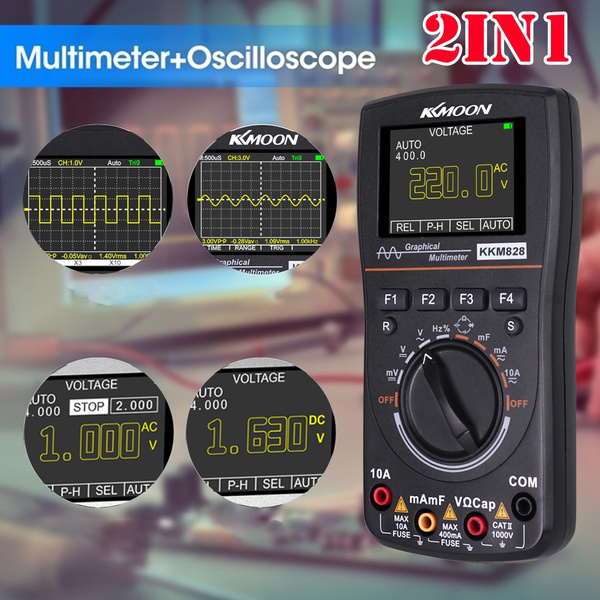

Ну пробник осциллографический у меня есть, теперь надо нормальную машинку для души.

[Kraft]

Цитата (Злой Геймер) »

пробник осциллографический у меня есть

Люблю я такие игрушки !

[Kraft]

Вожусь с динамиком SW 8Wt, 4 Ома, резонанс 120...125 Гц. Пропадает цепь (писал уже об этом здесь : Всяческие самоделки и переделки#907. Думал, виновата пайка гибкого провода (от вводных контактов) с выводами катушки. Выяснилось, что пропадает цепь в собственно гибком проводе (!). Ничего не понимаю...

[Злой Геймер]

Это не лечится, только замена.

[XaXoL]

Kraft
сколько можно ремонтировать? )

[Kraft]

Цитата (Злой Геймер) »

только замена.

Что, уже было такое ?
Провод приклеен к диффузору термоклеем, можно повредить диффузор. Но всё ж попробую.

Цитата (XaXoL) »

сколько можно ремонтировать?

Да пока не надоест

[dannilgromm]

Что можно сделать с планшшетом у которого разбит дисплей? Выкижывать не выкиддывать его не знаю, но ремонт точно дорошой и планшет староват.

[Kraft]

dannilgromm
Какой хоть планшет, какого года, с кокой осью ? Нужен в дело или просто в запас ? Есть ли деньги на новый ?

[Kraft]

Снял один вывод динамика SW 8W. Два конца пропаяны (один, со стороны диффузора - лишь частично), между ними цепи нет... Зачистил, пропаял по новой. Та же картина. Проблема со стороны диффузора. Сдвинул щуп омметра на пару мм от конца, к голому металлу - всё норм ! Под лупой не нашёл обрывов металла. Провод - простейшая лапша с тканевой нитью, не плетёный. Что за чудеса ???

Заменил таким же проводом, отрезав от телефонного кабеля.

У второго вывода тоже есть проблема - его сопротивление гуляет. Тоже надо менять.

[Smirnoff]

Цитата (Kraft) »

Что за чудеса ?

А что может быть "чудесного" в том, что медные жилки от дрыганья диффузора пообломались со временем?..

[dannilgromm]

Цитата (Kraft) »

dannilgromm
Какой хоть планшет, какого года, с кокой осью ? Нужен в дело или просто в запас ? Есть ли деньги на новый ?

Китайский wise 3131 g . Уронил его дисплей разбился, половина показывает половина нет, тачскрин работает, думаю выбрасывать или на что-то можно пустить его еще.

[Злой Геймер]

По сути планшет с 1 гигом оперативки сегодня можно использовать разве что как погдную станцию.

[Kraft]

Цитата (Smirnoff) »

пообломались со временем

При 10х увеличении я эти обломы увидел-таки. С меньшим увеличением не видно. Так что да - не чудо.

[Kraft]

Попала мне в руки Мелодия-стерео. Этакий старый тяжёлый монстр, поперёк стола не влазит. Конструкция та ещё : куча межплатных соединений, стальная рама, алюминиевая задняя стенка-радиатор, длинные тросики для шкал настройки, громоздкая элементная база. Переключатель диапазонов КВ-СВ-ДВ открытого исполнения, монструозная конструкция. Корпус фанерный толщиной где-то 8...10 мм, тяжёлый, УКВ антенна встроена в дно ящика. Регуляторы громкости и тембра - движковые, неудобные и здоровенные. КПЕ настройки частоты на КВ-СВ-ДВ строенный, значит избирательность приёмника должна быть неплохой. Настройка УКВ - переменным резистором, есть три фиксированных настройки.

Для своего времени схема сложная и довольно продвинутая. Но большое число механических контактов коммутации не способствует надёжности. Удивило : номинальная выходная мощность - 4 Вт, максимальная - 15. Обычно они и в 2 раза не отличаются...

Мелькнула мысль восстановить схему, чтобы проверить качество приёмника - но, глянув пристальнее в потроха, желание пропало.

[XaXoL]

Цитата (Kraft) »

но, глянув пристальнее в потроха, желание пропало.

[Smirnoff]

Цитата (Kraft) »

старый тяжёлый монстр

Это ещё не самый монструозный... Я помню аппараты, в которых антенна (тот самый ферритовый стержень с катушками) ещё и вращалась - с целью обеспечить наилучшее соотношение сигнал/шум для выбранной радиостанции.

[Kraft]

Smirnoff
Тут тоже такое сделано.

Разобрал аппарат. Фото каркаса и кучи проводов выложу. Сделано хлипко, каркас гнётся, и с большими допусками. Собрано в основном на шурупах. Межплатных и внутриплатных проводов около сотни. Тросики для указателей частоты настройки - один длиной около метра, другой ещё длиннее...

Неудивительно, что цены на аппаратуру были немалыми, при том подозреваю, что они ещё и принудительно занижались. Трудоёмкость и материалоёмкость сборки впечатляют - как и корявый конструктив от ленивых инженегров. Понятно, что ЭТО в принципе не могло конкурировать.

[Smirnoff]

Цитата (Kraft) »

Понятно, что ЭТО в принципе не могло конкурировать.

В смысле - ты много видел иностранных аппаратов тех же лет выпуска - и они были-таки куда проще/лучше?..

[Kraft]

Цитата (Smirnoff) »

много видел иностранных аппаратов тех же лет выпуска

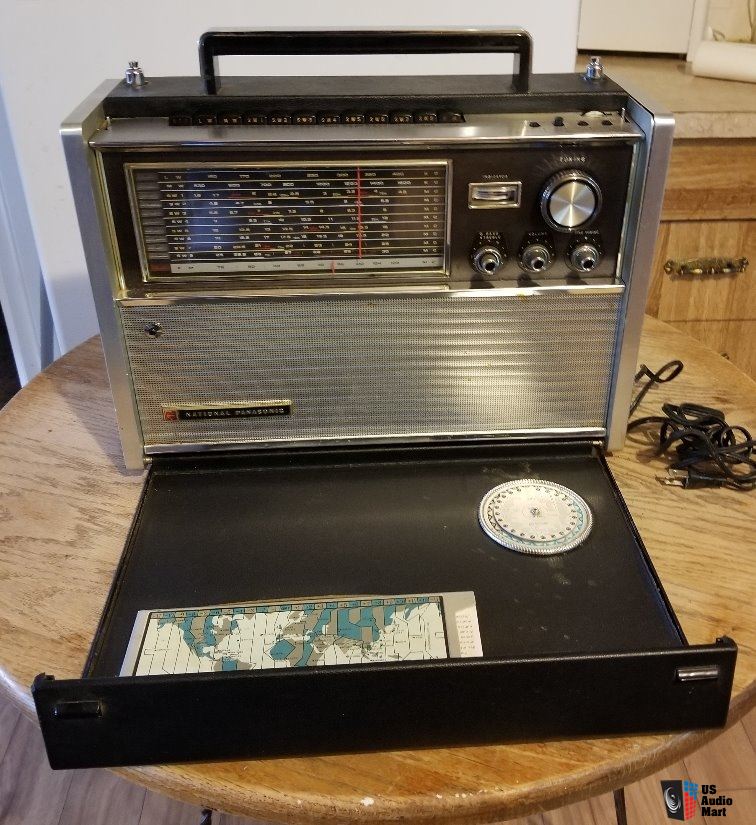

Немного - но видел, зато много отечественных. Мелодия-101-стерео выпущена в 1975. National Panasonic RF-5000 - в 1970 http://www.radioscanner.ru/rating/cimages/1715/0.jpg, здесь он изнутри : https://yandex.ru/video/preview/?tex...67562982491833.

Да, эти приемники не проще, но лучше по надёжности и материалоёмкости. Этот RF5000 - из высшей бытовой категории и портативный. По начинке видно, что габариты комплектующих несравнимо меньше, конструктив сложный, межсоединений много - ну так в эти габариты засунуто огого сколько.

Мелодия-101 не высшего, но всё ж 1-го класса, а конструктив, как уже сказал, паршивенький. Внутри корпус практически пустой, вполне можно было вторым этажом на откидной рамке разместить половину плат, уменьшив ширину корпуса почти вдвое (заодно и вес), и поднять жёсткость рамы. Комплектуха, понятно, на ширпотреб шла по остаточному принципу, но в блоке питания использовать резисторы ВС 2 и 1 Вт в 1975-м... Громадный стальной маховик на оси настройки частоты - дань 50-м годам.

Короче - видел я и отечественные конструкции получше.
